DM355/335图像采集处理套件


点击看大图
■DM355/335图像采集处理套件
TECHV-DM355
类别: 达芬奇/OMAP开发套件
图片及文字介绍仅供参考,请以实物为准

产品描述

      2007年9月份左右的时候,德州仪器(TI)推出针对便携式高清(HD)视频产品市场的最新达芬奇(DaVinci)处理器——TMS320DM355,其具备ARM主机控制与全套开发工具。该产品不仅能够实现高清视频(MPEG-4-JPEG)性能,而且其电池使用寿命也是当前其它高清产品的两倍。

      DM355处理器由集成的视频处理子系统、MPEG-4-JPEG协处理器(MJCP)、ARM926EJ-S内核以及多种外设组成,针对数码相机、IP摄像机、数码相框以及婴儿视频监护器等应用。
      该处理器可提供216MHz或270MHz的时钟速率,因而能够实现可扩展的产品系列。开发人员能够重复利用强大稳建的达芬奇技术系列IP ,或利用ARM处理器丰富的开放源代码资源加速开发。此外,DM355还可应用在如医学成像、超低成本数码摄像机以及便携式测试设备等大众化产品。
      通过集成视频/影像协处理器,针对高清视频精心优化的DM355不仅价格便宜,同时还实现极低功耗,并获得极高性能。该MJCP能够以720p格式与每秒30帧的速度提供高清MPEG-4 SP编解码功能,以及每秒5千万像素的速度提供JPEG编解码功能。所有达芬奇器件均集成了视频处理子系统,并在子系统的硬件中高度集成了预览引擎、柱状图(histogram)、图像缩放工具以及屏幕视控系统。该MJCP提供了相当于400MHz的DSP来实现高清视频,同时视频处理子系统执行的任务也等同于DSP约240MHz的性能。这样,MJCP与视频处理子系统结合起来就能提供相当于640MHz的DSP处理性能,高达270MHz的ARM处理能力仍可实现产品差异化。此外,DM355还包含一套精心挑选的外设,如高速USB OTG 2.0。集成型10位数模转换器与视频编码器还能为开发人员节约多达2美元的材料成本以及使用分立部件所需的相关制造与设计成本。尽管DM355处理器的价格低廉,但其实际拥有的价值远远超过售价,因为该产品包含符合生产要求的高请MPEG-4与JPEG编解码器,且无需向TI支付许可费或版税。
      采用DM355构建的系统将拥有超长电池使用寿命,相当于现有便携式高清系统寿命的两倍。根据应用的不同,DM355在高清MPEG-4编码过程中的功耗约为400mW,而待机功耗仅为1mW。举例来说,这意味着消费者在视频模式下使用基于DM355的数码相机时,只需用两节AA电池即可录制80分钟的高清视频。
      DM355处理器与TECHVDM355&DVSDK(以下简称DVEVM)开发套件充分利用了达芬奇技术系列包含的所有工具与支持,因而可帮助产品开发人员节约数月的设计时间。应用程序编程接口(API)在所有的达芬奇产品中都可通用,这也意味着那些熟悉达芬奇技术或ARM开发的开发人员几乎不需要经历任何学习过程即可快速投入产品开发。
      DVEVM具有优化的MontaVista Linux、uboot加载程序以及适用于全套外设的驱动程序,因而有助于开发人员实现最短的上市时间。DVEVM的组件包括JPEG、MPEG-4 SP与G.711编解码器及视频输入/输出、音频输入/输出、外接EMAC、USB OTG 2.0以及用于测试的JTAG。此外,还免费配送ORCAD示意图。
      此外,TI第三方合作伙伴不仅可提供对Windows CE等其它操作系统的支持,而且还能满足额外的系统开发需求,并且全方位的推广随时都能为即时开发提供支持。
基本结构图:
      △核心板卡硬件资源包括:
      • TMS320DM355 DavinciTM处理器 ,可工作在216/270 MHz
      • 存储器512Mbyte 的NAND Flash
      • 内存128Mbyte DDR2-533MHz
      • 可靠的复位芯片
      • USB Host/Slave 手动配置开关
      • 可配置的 BOOT 模式
      • 可配置的 JTAG 模式
      • 全部的IO引出插座
MINI355

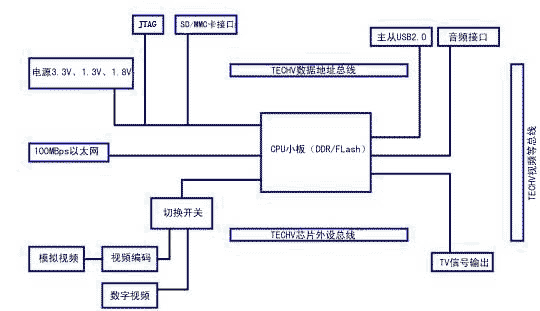

      TechvDM355是低成本,高度集成的高性能视频信号处理开发平台,采用大小板分离结构。该板卡可以开发仿真达芬奇系列应用程序,同时也可以将该产品集成到用户的具体应用系统中。方便灵活的接口为用户提供良好的开放平台。采用该系列板卡进行产品开发或系统集成可以大大减少用户的产品开发时间。板卡总体结构框图如下图所示:


      △板卡硬件资源包括:
      • 1路TV视频输出,用户可选的PAL/NTSC制式
      • 用户可选的Nor Flash接口
      • 64kb的 I2C 铁电存储器
      • 1个实时时钟日历,带各种报警功能(包含一个备用电池)
      • 1路模拟视频输入,包括一个视频编码器
      • 保留了数字视频输入接口,可以方便与CMOS影像传感器连接,支持YUV4:2:2、BT6:5:6等格式
      • 1个10M/100Mbps自适应以太网接口
      • 1路立体声音频输入、1路麦克风输入,1路立体声音频输出
      • USB2.0-OTG高速接口,方便与PC、U盘连接
      • 2个UART引出接口,一个做主通信接口,另一个可做通信,也可用作红外线传输
      • 2个拨码开关,4个用户输入按键
      • 1个与IO口复用的状态指示LED
      • 1个SD/MMC卡插座接口,1个扩展CE-ATA硬盘接口
      • 10层板制作工艺,稳定可靠
      • 标准外部信号扩展接口(多达4组)
      • JTAG仿真器接口
      • 单电源+5V供电
      △软件资源包括:
      • 优化的MonaVista Linux2.6、全套外设驱动程序、优化的Uboot启动程序;
      • 完整的Davinci视频编解码示例程序及实验指导书;
      • 完整的系统配置光盘,只需要把光盘文件拷贝到硬盘即可开始视频开发工作!

TECHV-DM355

DM355/DM335套件配TET屏:
