EL-EMCU-I型多CPU单片机/EDA综合实验系统


点击看大图
■EL-EMCU-I型多CPU单片机/EDA综合实验系统
EL-EMCU-I
类别: 单片机及组成原理
图片及文字介绍仅供参考,请以实物为准

产品描述

一、概述
      EL-EMCU-I实验箱是集EDA /CPLD/FPGA和MCU 开发为一体的综合性实验箱,它不仅可以独立完成各种EDA /CPLD/FPGA设计,也可以完成多种CPU开发。
1、MCU

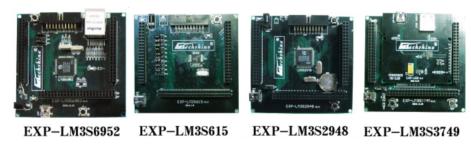

ARM M3系列CPU:EXP-LM3S615、EXP-LM3S2948、EXP-LM3S3749、
EXP-LM3S6952、EXP-LM3S9B90
MSP430 系列CPU:EXP-MSP430F155、EXP-MSP430FW427、EXP-MSP430F5419
Cygnal 系列CPU:EXP-C8051F021
8051    系列CPU:EXP-89S51/52/53
AVR    系列CPU:EXP-Atmega128
2、EDA
CPLD系列CPU:EXP-EP3128、EXP-EP3256
FPGA系列CPU:EXP-EP1K30、EXP-EP1K100
SOPC系列CPU:EXP-3C05、EXP-3C10
二、硬件资源
1. EXP接口的CPU扩展板和EDA/CPLD/FPGA扩展板
2. 外扩看门狗(MAX705)模块
3. IC卡读写模块
4. DS18B20温度采集模块
5. 12串行A/D(TLC2543)和D/A(TLV5616)转换模块
6. 蜂鸣器模块
7. 光耦与继电器模块
8. 外部脉冲输入模块
9. 键盘输入与LED输出模块
10. 电机控制模块(包括直流电机测速与步进电机正转)
11. 7279键盘与显示模块
12. TFT真彩液晶显示模块
13. 16X16LED点阵显示模块
14. 通信模块(包括UART、RS45、CAN以及串口无线通信)
15. E-LAB模块
三、实验项目
(一)MCU部分
(1) IO输入输出实验
(2) 外部中断实验
(3) 定时器/计数器实验
(4) 串口通信实验
(5) 存储器实验
(6) PWM发生器实验
(7) WDG看门口实验
(8) SPI总线实验
(9) IC总线实验
(10)  综合实验
(11)  TFT真彩液晶实验
(12)  16X16LED点阵实验
(二)EDA部分
(1) 简单门电路实验
(2) 地址译码电路实验
(3) 分频器电路实验
(4) 锁存器电路实验
(5) LED数码管显示实验


EL-EMCU-I
四、ARM M3 CPU介绍
      德州仪器(TI)公司Stellaris®所提供一系列的微控制器是首款基于ARM® CortexTM-M3的控制器,它们为对成本尤其敏感的嵌入式微控制器应用方案带来了高性能的32位运算能力。这些具备领先技术的芯片使用户能够以传统的8位和16位器件的价位来享受32位的性能,而且所有型号都是以小占位面积的封装形式提供。
硬件资源:
1. 内核:ARM Cortex-M3内核
2. 最大主频:50~100MHz,具体取决于所选择芯片型号
3. 片内存储器:Flash:32KB~256KB;SRAM:8KB~96KB,具体取决于所选择的芯片型号
4. 通用收入输出口(GPIO):30~60个,具体取决于所选择的芯片型号及外设
5. 定时器模块
6. 同步串行接口SSI模块
7. IIC模块
8. UART模块
9. ADC模块
10. 模拟比较器模块
11. PWM模块(部分芯片)
12. CAN2.0 A/B控制器模块(部分芯片)
13. USB2.0 OTG/Host/Device模块(部分芯片)
14. 10/100以太网 MAC/PHY(部分芯片)
15. IIS模块(部分芯片)

应用领域:
      汽车电子、运动控制、过程控制、医疗设备、网络设备和交换机、远程监控等要求低成本的嵌入式微控制器领域。
套件实例:
CPU
外扩模块
备注
A
EXP-LM3S3749
E-LAB微打模块
通过USB或以太网接口与上位机进行通信
B
EXP-LM3S6952
E-LAB射频卡模块
C
EXP-LM3S6952
E-LAB指纹识别模块
AUSB微型打印机套件:
      用EXP-LM3S3749CUP板的GPIO口控制EL-PRINTER模块,USB线连接PC机与CPU板。给CPU板上电,打开上位机软件,在上位机软件中输入任意字符或数字,按下回车后,打印机开始打印波形,直至打完整个波形。
B、以太网射频卡套件:
      此系统并非完整的实际产品,仅是为客户的产品开发提供一种方案。功能是:用Web Server显示射频卡上的不同编号。用LM3S6952控制射频卡模块读卡,用交叉网线与PC机连接,射频卡上所读到卡的编号通过以太网发送到PC机Web Server上。
C、以太网指纹套件:
      此系统并非完整的实际产品,仅是为客户的产品开发提供一种方案。功能是:用Web Server显示录入指纹的用户数。用LM3S6952的串口去发送命令,控制指纹模块工作,通过交叉网线与PC机连接,所录入指纹的客户数通过以太网发送到PC机Web Server上。
