物联网挂箱


点击看大图
■物联网挂箱
类别: 物联网系列
图片及文字介绍仅供参考,请以实物为准

产品描述

物联网传感器挂箱----适用于NC800

一、适用范围:
      物联网传感器挂箱是我公司基于Cortex-M3和ZIGBEE技术推出的面向高校非常全面的实验系统。该挂箱不仅能完成Cortex-M3的所有实验,同时通过ZIGBEE模块和传感器模块还可以完成数据的采集以及无线传输实验,另外二个或以上ZIGBEE模块还可以实现组网功能,适合物联网数据采集、无线传输及ZIGBEE无线组网的教学实验及科研研发。同时本产品也是大学生电子设计竞赛的理想开发平台。
二、结构简介:
      物联网传感器挂箱采用模块化分离式结构,便于用户使用、扩展和二次开发。CPU采用的是基于Cortex-M3内核的LM3S9B96,最大主频80MHz,集成了100MHz以太网、CAN控制器、USB OTG、外部总线EPI、ROM片上StellarisWare软件、睡眠模块、正交编码器、ADC、带死区PWM、模拟比较器、UART、SSI、通用定时器、I2S、I2C、CCP、高精度振荡器、DMA等外设。其中通过外部总线EPI接口可以外扩SDRAM,便于存储更多的程序。挂箱上的丰富资源,不仅可以完成LM3S9B96的所有资源实验,而且配合传感器模块跟ZIGBEE模块后,还可以完成物联网数据的采集及传送。

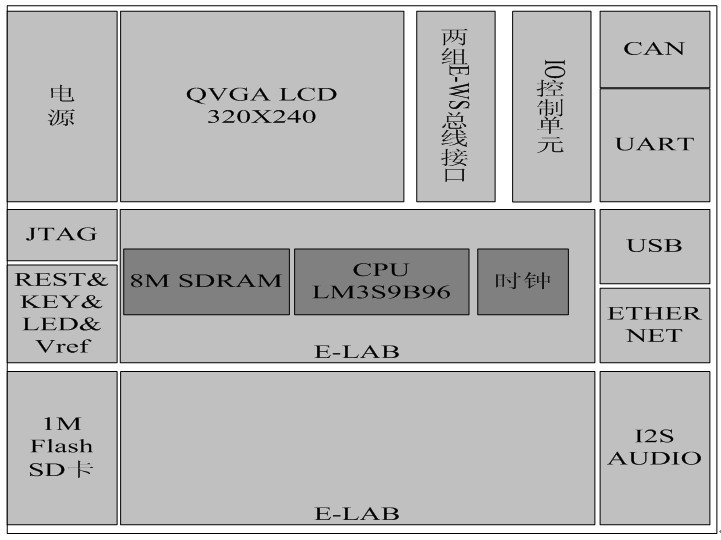

该套件的原理框图如下所示:

物联网传感器挂箱原理框图

三、硬件资源:
物联网传感器挂箱硬件资源如下所示:
☆ CPU:TI公司LM3S9B96,CORTEX  M3内核,主频80MHz;
☆ 时钟:主时钟16MHz,以太网时钟25MHz;
☆ 电源:由外接电源提供,可提供+12V、-12V、+5V、+3.3V四种电源,分别由三种
颜色的LED灯指示;
☆ JTAG接口:标准20针下载接口;
☆ REST&KEY&LED&Vref:复位键、外接按键LED灯以及AD参考电压3V;
☆ SD卡接口:SPI通信方式;
☆ 1M flash:SPI通信方式,芯片W25X80AVSSIG-ND;
☆ E-LAB接口:可同时扩展两组E-LAB模块(非总线类),完成相关实验;
☆ 8M SDRAM单元:外部总线EPI接口的8M SDRAM,芯片MT48LC4M16A2;
☆ 语音处理单元:I2S通信方式,采用TI公司的TLV320AIC23BPW芯片,内置耳机
输出放大器,支持MIC和LINE IN两种输入方式,可以在8K到96K的频率范围内提
供16Bit、20Bit、24Bit和32Bit的采样,ADC和DAC的输出信噪比分别可以达到90dB
和100dB。回放模式下功率仅为23mW,省电模式下更是小于15μW;
☆ ETHERNET接口:芯片内部集成以100MHz以太网,网络接口芯片为HR911105A,
自带网络变压器;
☆ USB接口:芯片内部集成了USB控制器,支持HOST、DEVICE以及OTG三种模
式,USB2.0传输协议;
☆ UART接口:芯片SP3232EEN;
☆ CAN总线接口:芯片内部集成CAN控制器,只需外接电平转换芯片,电平转换芯
片为SN65HVD1050D;
☆ 两组E-WS总线接口:一组用于扩展ZIGBEE模块,一组用于扩展传感器模块;
☆ QVGA  LCD液晶显示单元:3.5寸26万色320*240TFT液晶,带4线电阻触摸屏;
☆ IO控制单元:由主CPU引出以便控制外接的E-LAB扩展模块。

四、开设的实验项目:
1LM3S811硬件实验(在配套的传感器采集模块上完成)
l  LM3S811 IO实验
l  LM3S811串口实验
l  LM3S811 ADC实验
l  LM3S811 I2C实验
l  LM3S811 SPI实验
l  LM3S811 CC2420/2520接口实验

2LM3S9B96硬件实验
l  LM3S9B96 IO实验
l  LM3S9B96中断实验
l  LM3S9B96定时器实验
l  LM3S9B96看门狗实验
l  LM3S9B96液晶显示类实验
l  LM3S9B96串口实验
l  LM3S9B96的I2S类实验
l  LM3S9B96的USB类实验
l  LM3S9B96的以太网类实验
l  LM3S9B96的图形显示类实验
l  LM3S9B96的SD卡实验
l  LM3S9B96的UDMA卡实验
l  LM3S9B96的bitband实验
l  LM3S9B96与CC2420/2520接口实验

3ZigBee组网实验
l  物理层PHY编程实验
l  介质访问层MAC编程实验
l  网络层编程实验
l  应用层之支持子层框架编程实验
l  应用层之服务编程实验

4、上位机实验
l  编程环境搭建实验
l  界面编写实验
l  通讯接口程序编写实验

5ZigBee组网综合实验
l  温度采集实验
l  湿度采集实验
l  可燃气体浓度采集实验
l  烟雾浓度采集采集
l  CO2浓度采集实验
l  氧浓度采集实验
l  光照度采集实验
l  红外线测温实验
l  红外线防盗信号采集实验*
l  加速度采集实验
l  电源电压检测实验
l  RFID身份识别实验*
l  远程无线抄表实验*
五、系统特点:
1、外设模块独立:所有的外设模块都由跳线帽短接来选择;
2、丰富的硬件资源:开发板上提供丰富的外设电路,包括按键和LED灯、AD信号输入、QVGA LCD、UART接口、传感器接口、SD卡、SPI串行flash、外扩SDRAM、USB OTG接口、以太网接口,CAN总线接口、E-WS总线接口,E-LAB总线接口等;
3、例程序丰富:包括简单的IO、定时器、串口、以及复杂的USB、以太网等实验;
4、zigbee收发与组网:外扩传感器模块跟zigbee模块可以实现数据的采集及zigbee组网传输;
5、资料丰富详尽:实验指导书叙述详尽,开发资料全面,软件免费升级。提供开放的ZigBee协议栈源码以及相关的软、硬件学习速查资料,使用户以最短的时间,掌握Cortex-M3的核心技术。
