AI辅助模拟电路线上线下实验系统

1 适用范围：

该系统专为《模拟电路》、《电子技术基础》等课程的基本实验，课程设计和毕业设计的使用而量身定制，通过“线上远程实验装置”+“线下AI辅助实验台”的线上线下协同融合，构建“远程实验操作+线下亲历实践”的双轨教学模式，不仅完全满足相关课程的基本实验教学要求，还解决了传统实验室资源有限、时间和实验场地受限制的问题，使学生能够在任何时间和地点进行实验学习，提高了实验教学效果和学习的灵活性，减轻教师负担。

2 线上系统组成结构

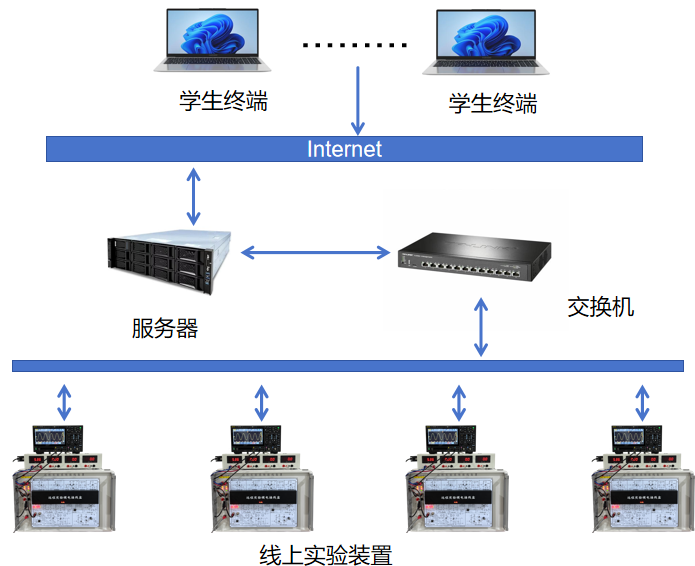

线上融合AI辅助教学实验系统结构图

3 线上核心设备

3.1 线上自动接线装置

线上自动接线装置是一个基于物联网技术，能够通过上位机操作进行远程实验的设备。配套我公司自主研发的远程操作软件，构成远程操作的实验系统。

1、用途

可用于在校期间师生实验室远程接线；可用于假期期间师生远程做实验

参考图片：

3.2 线上模电实验面板

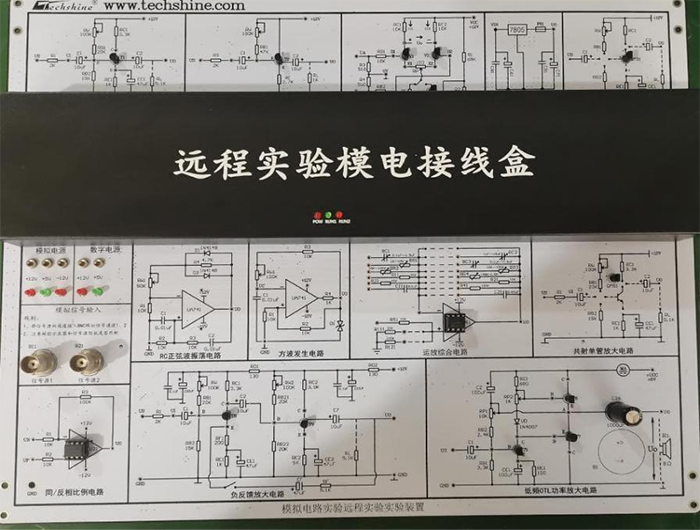

包含：共射单管放大电路模块，射极跟随器电路模块，差动放大器模块，滤波稳压电路模块，场效应管放大电路模块，RC正弦波振荡模块，方波发生电路模块，运放综合电路模块，负反馈放大电路模块，低频OTL功率放大电路模块，同/反向比例电路模块，模拟信号输入模块，远程电位器模块，所有模电实验可调电位器均采用线性电位器

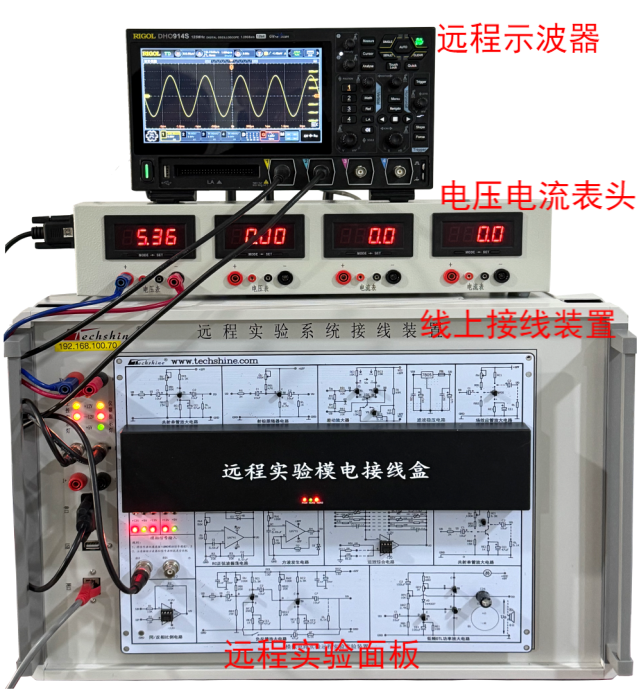

参考图片：

4 线下系统资源

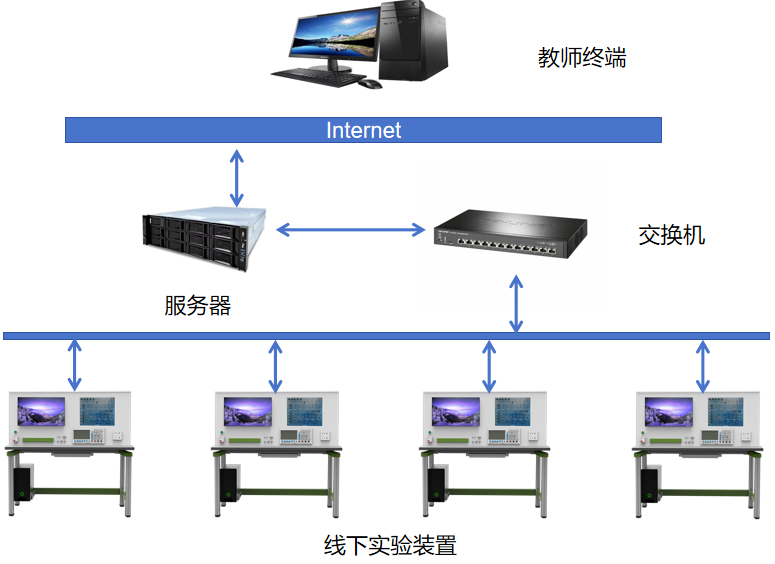

线下融合AI辅助教学实验系统结构图

5 线下核心设备

5.1线下模拟电路实验台

1、功能介绍

2、参考图片

5.2线下实验面板

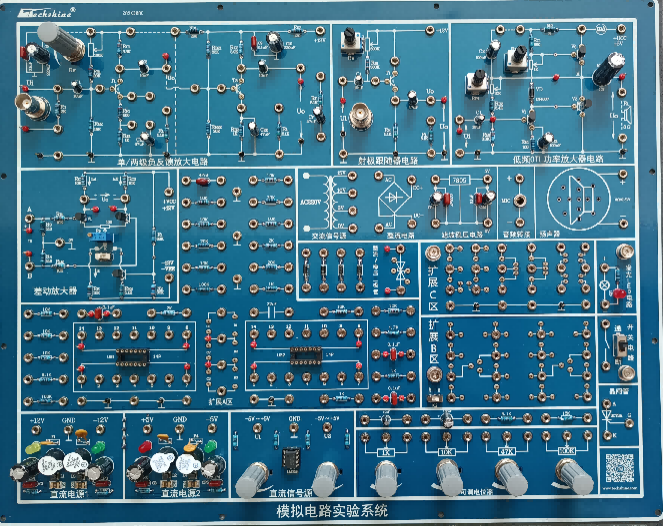

1、L-ELAP-I 型模拟电路实验面板

主面板印刷电路、实验模块直接测量、高效实验与理论验证。

包含：单 / 两级负反馈放大电路模块，射极跟随器模块，差动放大器模块，低频 OTL 功率放大器电路模块，全波整流及直流稳压实验电路单元模块，运放电路模块，RC 正弦波振荡电路模块，方波发生电路模块。

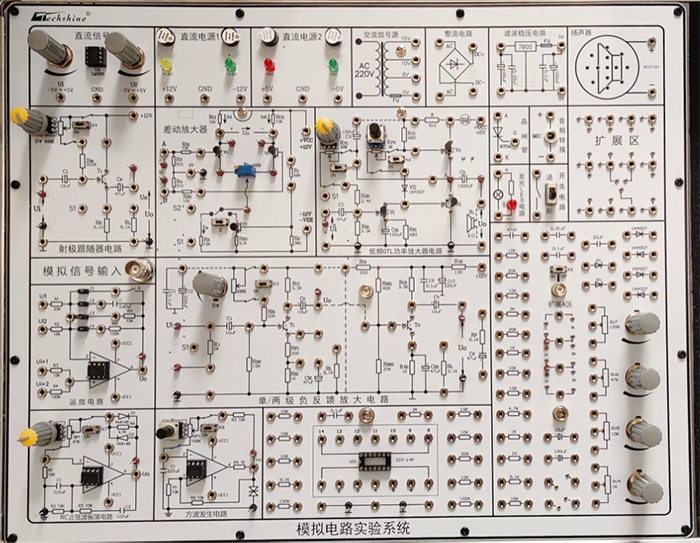

2、EL-ELAP-III型模拟电路实验面板

为锻炼学生动手能力，所有实验电路只画出原理图，所有引脚全部开放，可以随意更换器件值，实验更加灵活。

包含：共射单管放大器电路模块，射极跟随器电路模块，反向比例电路模块，反向减法器电路模块，反向加法器电路模块，二阶高通滤波器电路模块，有源滤波器电路模块。

3、模电拓展器件

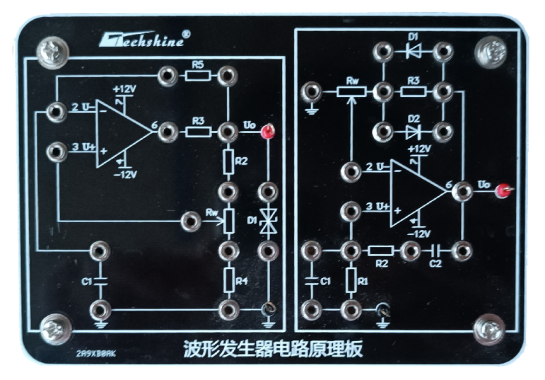

波形发生器电路模块

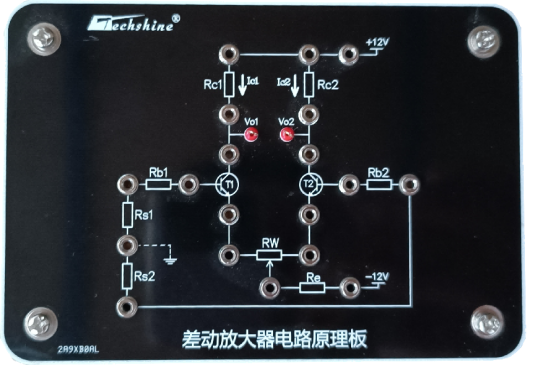

    差动放大器电路模块

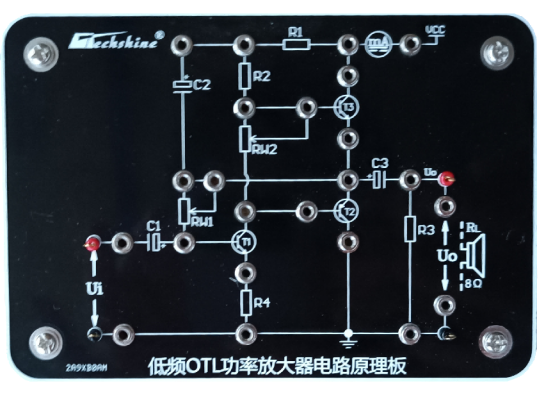

低频OTL功率放大器电路模块

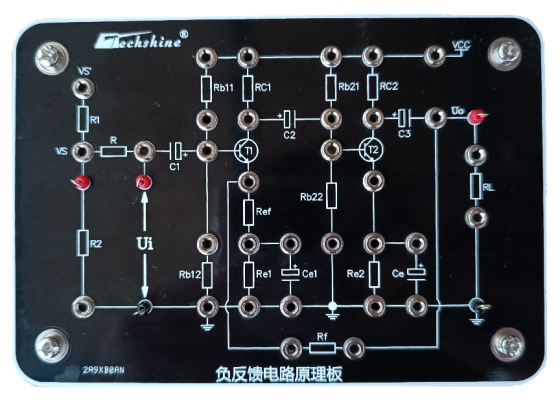

            负反馈电路模块

6系统实验资源

6.1线上实验项目

6.2线下实验项目
